Atuador para Chase Retrátil
| Posição de acionamento em qualquer estágio entre sentado, leitura e retrátil. | Atuador elétrico de 24 V, ideal para a motorização de sofás retráteis. |
| Acionamento por comando, podendo se utilizar: comando com fio (O12064), comando embutido com USB (MJLDK040706) ou comando touch (76728). |
| Código | Descrição | Curso (mm) | Montagem (mm) | Força* (KN) | Velocidade** (mm/s) | Garfo Trasseiro |
|---|---|---|---|---|---|---|
| JLDQ19B650500D | Atuador para chase retrátil curso 500 mm | 500 | 650 | 750/750 | 36 | Plástico - 0º |
| JLDQ19B650400D.M | Atuador para chase retrátil curso 400 mm | 400 | 650 | 750/750 | 36 | Plástico - 0º |
* Força compressão / tração
** Velocidade sem carga na tensão nominal
M - Medida de montagem
C - Medida de curso

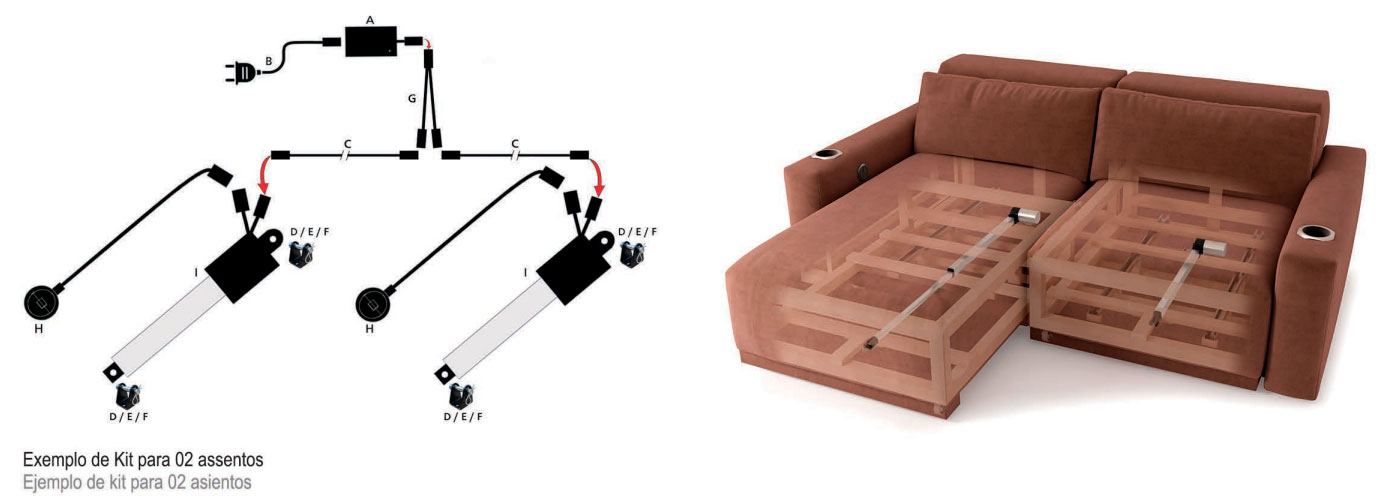

| Código | Descrição | Quantidade | Desenho |
|---|---|---|---|
| JLDP10057001 | UNID ALIMENTACAO JLDP 10.057.001 | 1 | A |
| MR550601120 | CABO ALIMENTACAO AC - 2 PINOS REDONDOS (1,20 M) | 1 | B |
| MR521701350 | CABO EXTENSAO DC (3,50 M) - OPCIONAL | 1 | C |
| MR330606055 | PINO METALICO DO MOTOR DIAM 10 X 55 MM | 2 | D |
| MR330706003 | CLIPE METALICO DO MOTOR RETRATIL | 2 | E |
| JLDQ19B650500D01 | MECANISMO PARA CHASE CURSO 500 MM | 1 | F |
| MI208430 | ENCAIXE METALICO PARA MOTOR RETRÁTIL ⌀10 MM | 2 | G |
| - | Comandos Manuais vendidos separadamente - ver pág 11 | H |
*Mecanismos para chase curso 400mm ou 500mm
